Virtual SAN - vSAN
O Sistema de armazenamento vSAN permite que você compartilhe arquivos entre diferentes máquinas virtuais, seja através de NFS ou SMB ou através de disco remoto (iSCSI).

Tipos de vSAN Suportados

Os sistemas de armazenamento compartilhado mais utilizados e suportados por quase todos os sistemas operacionais são iSCSI, NFS e SMB. Cada um executa seu próprio protocolo e tipo de conector.

iSCSI

O iSCSI funciona pelo transporte de dados em nível de bloco entre um iniciador iSCSI em um servidor e um destino iSCSI em um dispositivo de armazenamento. O protocolo iSCSI encapsula comandos SCSI e reúne os dados em pacotes para a camada TCP / IP.

NFS

O Network File System (NFS) é um protocolo de sistema de arquivos distribuído que permite que um usuário em um computador cliente acesse arquivos em uma rede de computadores, assim como o armazenamento local é acessado. Usado principalmente em sistemas UNIX / Linux.

SMB

SMB é o protocolo de comunicação para compartilhamento de arquivos e impressoras. Ele éo protocolo de compartilhamento de arquivos nativo em redes Microsoft Windows.

Creando um vSAN

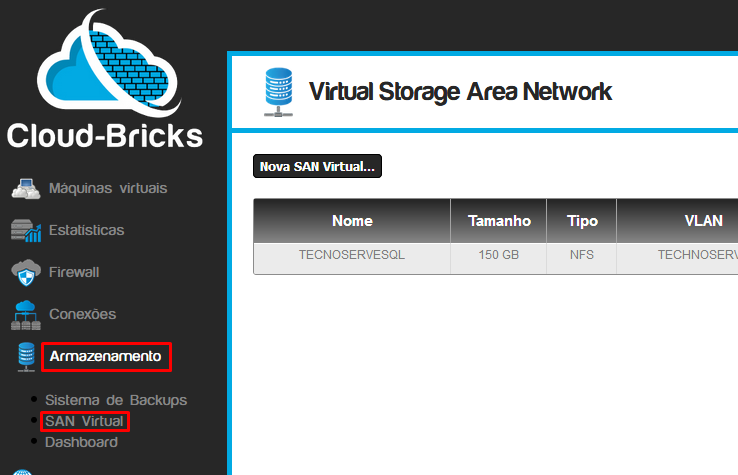

  • Vá em Armazenamento > SAN Virtual no menu da esquerda.

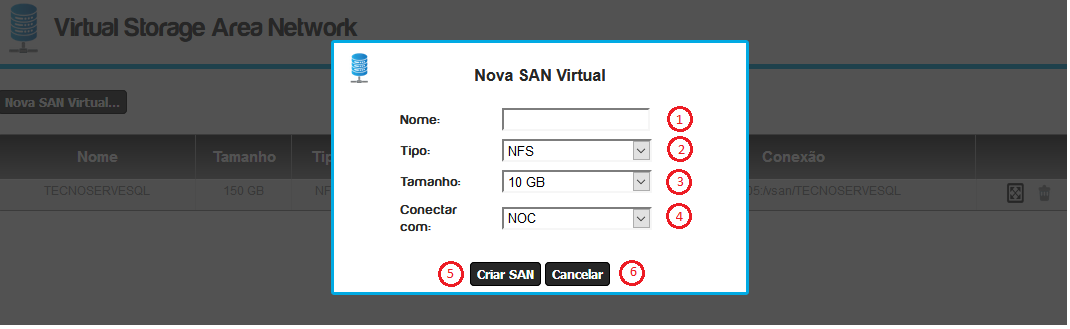

  • Clique em Nova SAN Virtual...


  1. Nome da vSAN.
  2. Tipo de VSAN, escolha entre NFS, SMB and iSCSI.
  3. Tamanho da vSAN em GB.
    • Nós sugerimos começar com um tamanho pequeno.
    • Você pode aumentar o tamanho se necessário.
    • A redução do tamanho ainda não é suportada pelo sistema.
  4. vLAN rede onde o vSAN estará disponível.
    • Apenas a máquina virtual pertencente a VLAN estará habilitada a acessar a vSAN.
  5. Criar SAN: Irá criar a vSAN.
  6. Cancelar: Cancela a operação.

Aumentando o tamanho de uma vSAN

  • Quando um arquivo compartilhado ou vSAN é criado, é possível aumentar seu tamanho, porém, a diminuição ainda não é suportada.

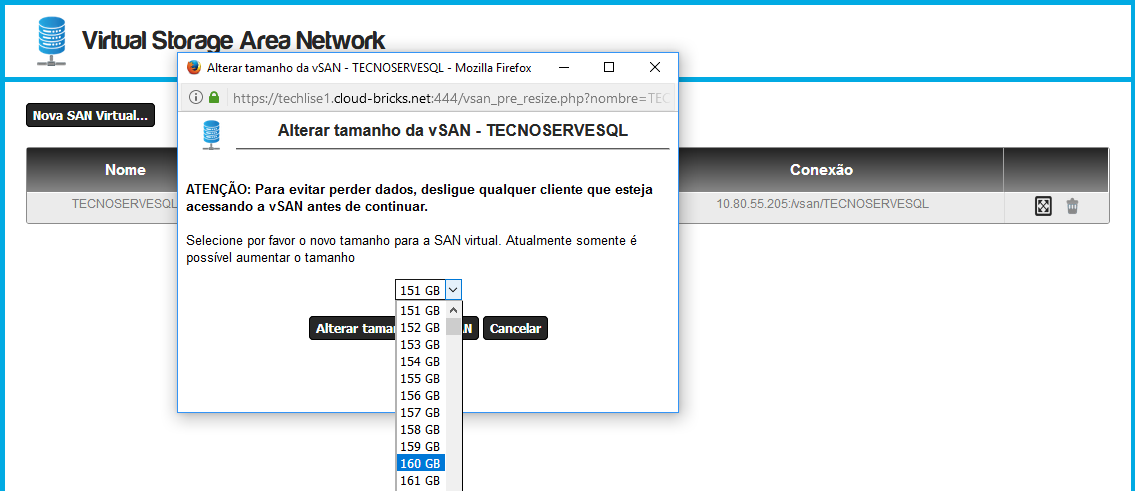

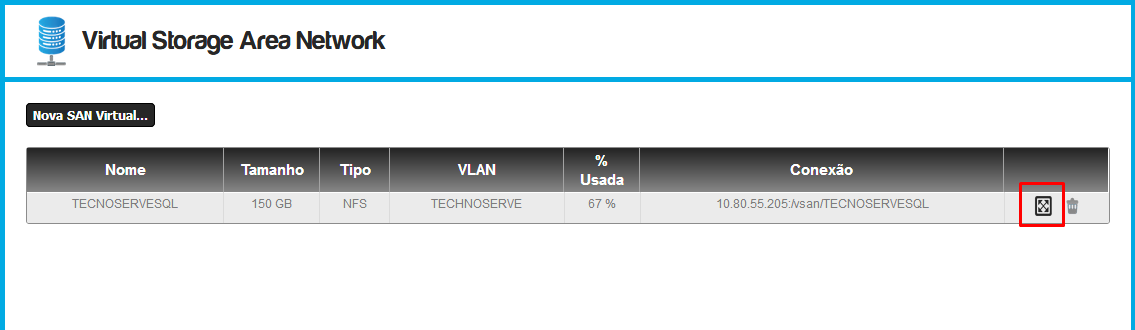

  • Para aumentar o tamanho de uma VSAN clique no ícone a direita em "Alterar o tamaho da VSAN."

  • Selecione o novo tamanho.

  • Se ele for um iSCSI vSAN, será necessário remapear o disco ou reiniciar o "iniciador" para obter o novo tamanho.
  • Para evitar problemas, nós sugerimos desconectar o cliente vSAN antes de executar esta operação e reconectá-lo quando terminar.
  • Revise a documentação do seu sistema operacional para saber como fazer isso com segurança.

Conexão entre cliente e vSAN

  • Cada protocolo de comunicação usa diferentes ferramentas de conexão ou software cliente, que são instalados nas máquinas virtuais.
  • Para conectar sua máquina virtual a uma VSAN você precisa saber o endereço IP e o nome da VSAN. Esta informação pode ser obtida na coluna "Conexão" da tabela da Virtual SAN.
  • Aqui estão alguns exemplos de alguns sitemas operacionais.

Conexões a partir de um Linux

iSCSI em um Linux (Centos/RedHat/Oracle)

  • Em um sistema Red Hat é preciso instalar o pacote iscsi-initiator-utils
	#yum install iscsi-initiator-utils
  • Execute o cliente para conectar no IP alvo:
	#iscsiadm -m discovery -t sendtargets -p <targetIP>
  • Reiniciar o serviço iSCSI:
	#service iscsi restart
  • Agora vamos nos conectar à VSAN, usando o nome gerado anteriormente pelo comando "iscsiadm -m discovery" , não esqueça de substituir <vSANIP> com o endereço IP da sua VSAN e <vSanNAME>com o nome dela.
	#iscsiadm --mode node --targetname iqn.2003-01.org.vsan-<vSanNAME> --portal <vSANIP>:3260
  •   Verifique se o disco iSCSI foi reconhecido e anote o nome do dispositivo (/dev/sdX)
	#fdisk -l
  • Agora você pode querer proceder à partição do disco (fdisk), formatação (mkfs) e montagem (montar).
  • Se você quiser que o disco iSCSI seja montado automaticamente ao iniciar, você deve adicionar a linha abaixo no arquivo /etc/fstab file, substituindo <device> pelo dispositivo correspondente de seu disco iSCSI
	/dev/<device> /iscsi ext4 _netdev 0 0

NFS no Linux

  • Instale o software cliente do NFS:
    • Centos / RedHat / Oracle
      •  #yum install nfs-utils
    • Ubuntu:
      • #apt-get update
      • #apt-get install nfs-common
    • Suse / OpenSuse
      • #zypper install nfs
  • Agora monte o armazenamento compartilhado, se assim desejar (NFS deve ser substituído pelo nome de sua VSAN)
	#mount.nfs -o vers=3,nolock <nfsIP>:/vsan/NFS /mnt/<PuntoDeMontaje>
  • Se você quiser que ele seja montado ao iniciar, adicione a linha abaixo no arquivo /etc/fstab
	#<nfsIP>:/vsan/NFS /<PuntoDeMontaje> nfs _netdev 0 0

SMB no Linux (Centos/RedHat/Oracle)

  • Em sistemas Linux é preciso instalar o pacote samba-client para explorar, abrir e copiar arquivos. E também o pacote cifs-utils para montar o filesystem remoto.
	#yum install samba-client
#yum install cifs-utils
  • Com o smbclient você pode transferir arquivos semelhantes ao sistema FTP. (não se esqueça de substituir SAMBA pelo nome de sua VSAN)
	#smbclient //<smbIP>/SAMBA
  •    Para montar o filesystem
	#mount -t cifs //<smbIP>/SAMBA /mnt/<puntoDeMontaje> -o guest
  •  Se você quiser que ele seja montado ao iniciar o sistema, adicione a linha abaixo em arquivo /etc/fstab
	//<smbIP>/SAMBA /mnt/<puntoDeMontaje>         cifs    guest,_netdev 0 0

Conexões a partir do Windows

iSCSI no Windows

  • Sistemas Windows utilizam um assistente chamado "iSCSI Initiator" que é responsável pela montagem do disco a partir da inicialização do sistema.
  • Para o sistema operacional, volumes iSCSI são vistos como discos normais.
  • O Windows não consegue usar volumes que foram formadados no formato EXT do Linux. Nós recomendamos que o disco seja formatado diretamente no Windows.

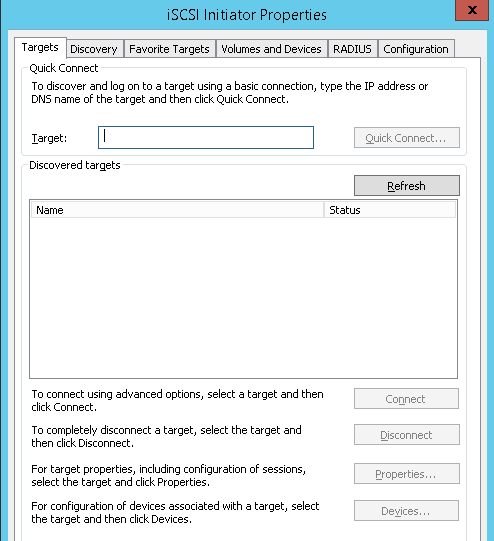

  • Vá para Ferramentas Administrativas > Inicializador iSCSI

  • No campo Target informe o IP da vSAN e clique em Conexão Rápida.

  • As vSANs acessíveis aparecerão, selecione a vSAN correta e clique em "Conectar", Clique em "Concluído" e escolha o botão "Avançado".

  • Selecione como adaptador de rede a opção "Microsoft iSCSI initiator"
  • Initiator IP:  Escolha o IP privado da máquina virtual que corresponde à VLAN em que se conecta o vSAN
  • Target portal IP: Escolha o IP da vSAN.

  • Agora você pode usar o Disk Manager para formatar o vSAN e montá-lo.
  • Ferramentas Adminsitrativas -> Gerenciamento do Computador -> Armazenamento -> Gerenciamento de Disco

NFS no Windows

  • Você deve instalar o software NFS para Windows.
  • Vá para Gerenciador do Servidor -> Add Funções e Recursos -> Recursos -> Cliente para NFS.

  • Selecione a opção "Instalação baseada em função ou recurso", clique em Avançar

  • Nas opções de recursos, selecione Cliente para NFS e clique em próximo.

  • Abra o Editor de Registros (regedit.exe) e vá para o diretório:
    HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\ClientForNFS\CurrentVersion\Default
    .
  • Crie dois registros DWORD chamados Anonymous UID e Anonymous Gid com valor 0.
  • Você pode se conectar ao vSAN com a sintaxe tradicional do Windows  \\<IPnfs>\vsan\NFS
    (Não se esqueça de substituir o NFS pelo nome do seu VSAN)

SMB no Windows

  • Para usar um recurso compartilhado SMB, basta digitar o IP no windows explorer e o nome do recurso.
    Examplo:
    \\<IPsmb>\SAMBA.
  • Não se esqueça de substituir o SAMBA pelo nome do seu VSAN.
